Soal UJIAN NASIONAL

TAHUN PELAJARAN 2011/2012

SOAL UJIAN PRAKTIK KEJURUAN

Satuan Pendidikan : Sekolah Menengah Kejuruan

Kompetensi Keahlian : Teknik Komputer dan Jaringan

Kode : 2063

Alokasi Waktu : 18 jam

Bentuk Soal : Penugasan Perorangan

I. PETUNJUK

1. Periksalah dengan teliti dokumen soal ujian praktik, yang terdiri dari 4 halaman.

2. Peralatan utama berupa :

2.1. PC Client / laptop

2.2. PC Server telah disediakan

2.3. HUB / Switch

2.4. LAN Tester

2.5. Kabel UTP ,

2.6. Konektor RG 45 dan

2.7. Obeng

2.8. 1 NIC Tambahan ( Ethernet 10/100Mbps)

ii. Keselamatan Kerja

1. Gunakan alat keselamatan kerja berupa baju praktek, sendal jepit ( Sepatu karet)

2. Saat menghidupkan komputer dan mematikan gunakan prosedur yang benar

3. Selalu mematikan komputer melalui shut down

III. DAFTAR PERALATAN, KOMPONEN, DAN BAHAN

No.	Nama Alat/Komponen/Bahan	Spesifikasi	Jumlah	Keterangan
1	2	3	4	5
1	PC Server	Minimal Pentium III a. Casing b. PS 250 Watt c. Processor d. Min. Ram 256 MB e. Minimal HD 10 GB f. FDD 3.5 “ g. Min. CD Drive 32 X h. Min VGA 800 x 600 i. Sound Card j. NIC 10/100 Mbps Monitor 14 “
2	PC Client	Minimal Pentium III a. Casing b. PS 250 Watt c. Processor d.Min. Ram 128 MB e. Minimal HD 5 GB f. FDD 3.5 “ g. Min. CD Drive 32 X h. Min VGA 800 x 600 i. Sound Card j. NIC 10/100 Mbps k. Monitor 14
4	Switch / Hub	Minimal 4 Port
5	Crimping Tool	Untuk RJ 45
6	Cable Tester	Untuk RJ 45
7	Obeng +	Ukuran screw PC
8	Obeng -	Ukuran screw PC
9	Stabilizer	Min 500 Watt
10	NIC (Ethernet )	10/100 Mbps
11	Koneksi Internet	Min. 56 Kbps
	Bahan
1.	Kabel UTP	20 meter
2.	Konektor RG 45	30 buah

IV. SOAL/TUGAS

Membangun Gateway Internet (Membangun PC Router dan Proxy Server)

Opsi konfigurasi :

Konfigurasi Server

1. IP Internet = Sesuai dengan Network yang diberikan ISP

2. IP LAN = 192.168.50.1/24

3. Gateway = Sesuai Dengan IP yang diberikan oleh ISP

Konfigurasi Client

4. IP LAN = 192.168.50.xxx/24

5. Gateway = 192.168.50.1

Keterangan : xxx merupakan address antara 2 sampai 254

Konfigurasi Proxy Server

1. Sistem Operasi = OS (Linux)

2. Port proxy = 3128

3. Cache Manager = nama_peserta@sekolah.sch.id

4. Visible host = www.sekolah.sch.id

5. Transparant proxy

6. Blocking Site = www.youtube.com , www.facebook.com

Konfigurasi Router

1. NAT = yes

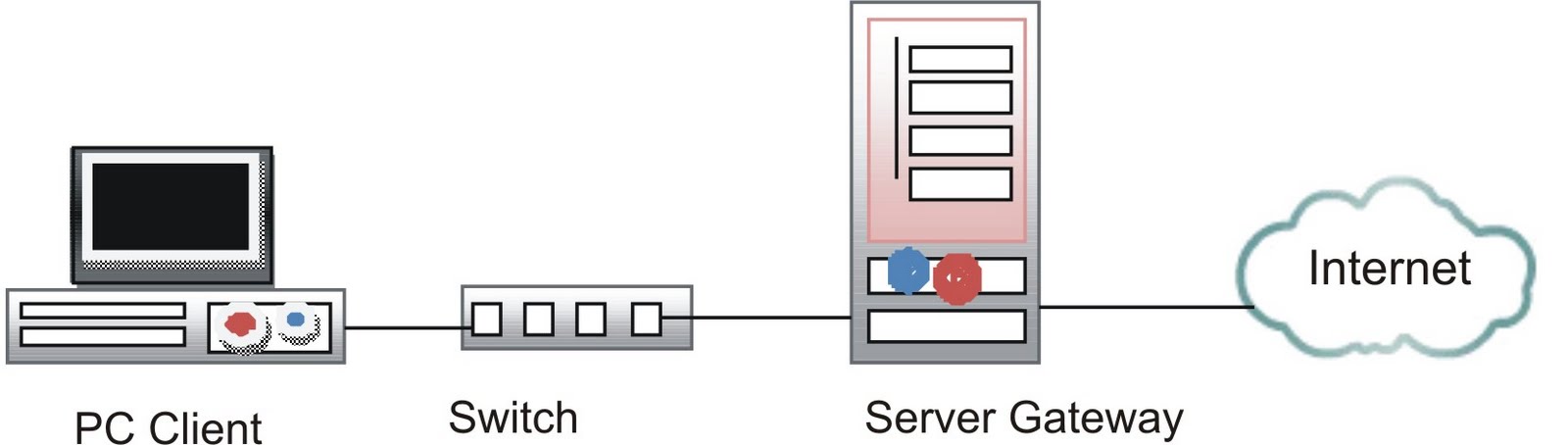

PC Client - Switch - Server Gateway - Internet

Implementasikan topologi diatas untuk pengujian konektifitas internet disekolah dengan ketentuan sebagai berikut :

1. Membuat perencanaan sesuai dengan topologi jaringan yang disediakan
2. Perakitan dan Instalasi Server, Client
3. Melakukan konfigurasi Router sebagai Gateway Server.
4. Melakukan instalasi dan konfigurasi jaringan sesuai topologi
5. Melakukan pengujian fungsi jaringan (sistem koneksi) dan aplikasi server.
